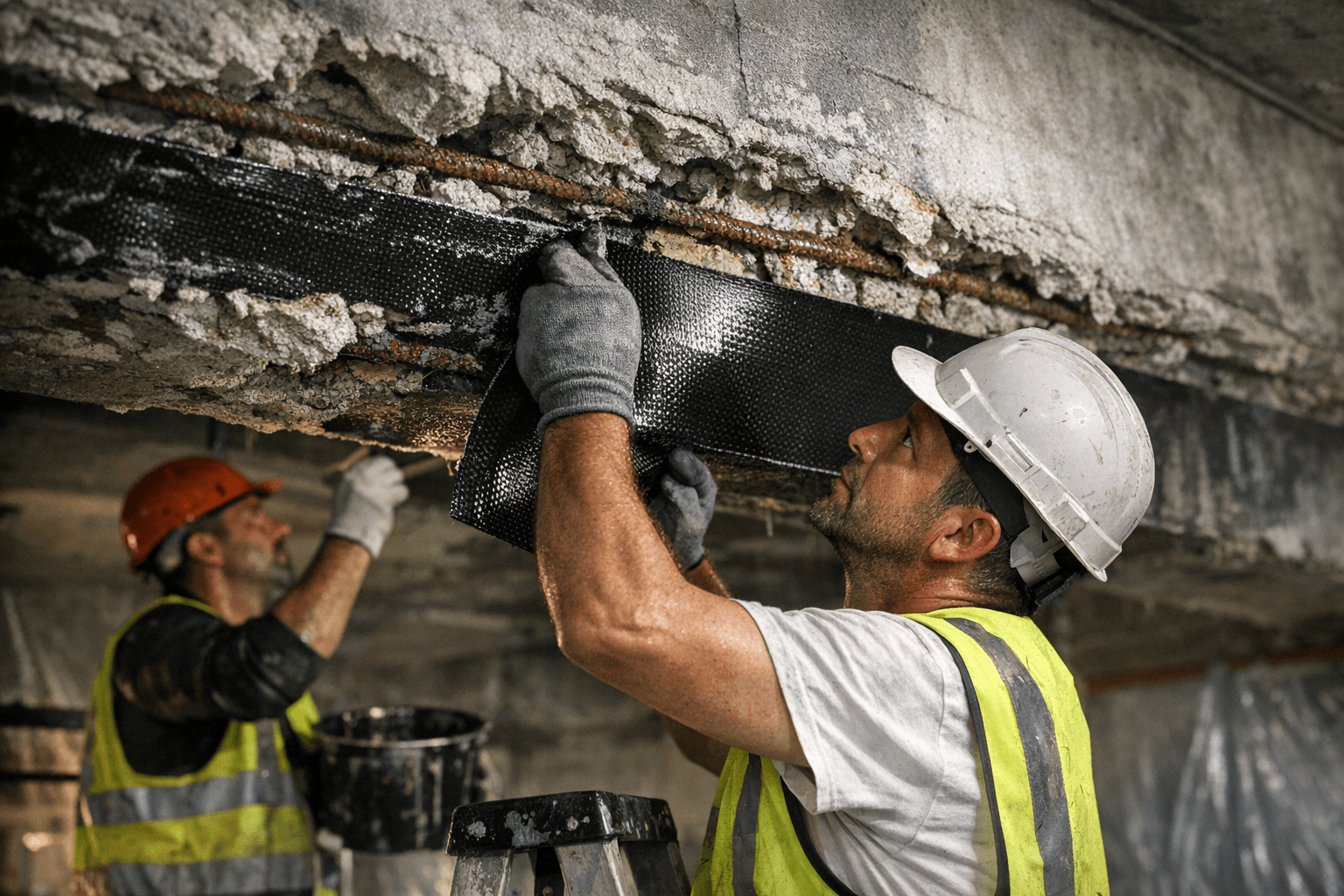

בטון מתפורר: חיזוק דק ביריעות סיבי פחמן ואפוקסי מיוחד
חיזוק דק ביריעות סיבי פחמן עם אפוקסי מיוחד מאפשר לשקם אלמנטים מבטון מתפורר ללא הוספת עובי משמעותי — פתרון יעיל כשאין אפשרות להגדיל חתך או בשיפוץ בדירה מאוכלסת.
פתיחה אם אתם בעלי דירה ישנה או מנהלי אחזקה בבלוק מבנים קלאסי, הכתבה הזו מיועדת לכם: היא מסבירה מתי יריעות סיבי פחמן מודבקות באפוקסי הן הפתרון החכם לחיזוק בטון מתפורר, ומה הצעדים המעשיים לפני, במהלך ואחרי העבודה. בעיות טיפוסיות שעולות בשטח הן תפוררות לקירות ועמודים, סדקים לכיוון כפיפה או גזירה, ומגבלות שטח במעבר בין דירה לדירה; כאן תקבלו כללים ברורים לקבלת החלטה, בדיקות שאותן צריך להזמין ומה בדיוק מהנדס קונסטרוקציה חייב לאשר.
מה זה חיזוק CFRP מודבק חיצונית ולמה זה רלוונטי בישראל
CFRP היא משפחה של יריעות או למינציות סיבי פחמן שמודבקות אל פני הבטון באמצעות שרפים אפוקסיים. השיטה שייכת למשפחת FRP לחיזוק מבנים ומוצגת כאלטרנטיבה לשיטות מסורתיות: הדבקת פלטות פלדה, הגדלת חתך או פוסט-טנשן חיצוני. היתרון המיידי: תוספת משקל ועובי קטנה יחסית לעלייה בנשיאה ובקשיחות. בישראל, שבה בלוקים ישנים ברחבי מרכז הערים ובנייני רכבת קלה מציגים מגבלות שטח ואתגרים סביבתיים, פתרון דק שמאפשר לשדרג אלמנטים בלי להצר חדר מגורים הופך להיות שימושי מאוד.
- חיזוק לכפיפה של קורות ותקרות.
- חיזוק נגד גזירה בקצות קורות.
- עטיפה (קונפיינמנט) לעמודים להעלאת מכם לכוחות לחיצה וסיסמיות.
- חיזוק לחריצים וסדקים שפוגעים בשלמות לוח או קיר.
מה היישומים השכיחים בתיקון בטון מתפורר
המערכת מתאימה למקרים נקודתיים ומשמעותיים כאחד:
בישראל, יישומים שכיחים הם תיקון קורות במרכזי ערים, חיזוק עמודי מרתפי חניונים ותקינות פלטות מרוצפות בבנייני מגורים.
- אין מקום להוסיף עובי משמעותי או לשנות פרופיל האלמנט, למשל בדירות מאוכלסות או במסדרונות צרים — יריעות CFRP תופסות מעט מקום.
- רוצים הפחתת משקל על יסודות קיימים — פחמן קל בהרבה מפלטות פלדה.
- דרישה להפסקות קצרות באתר; התקנה נכונה של CFRP יכולה להתבצע תוך שעות עד ימים במקום שבועות.
- רצון למניעת קורוזיה ארוכת טווח; סיבי פחמן חסינים לקורוזיה לעומת פלדה.
מתי לבחור יריעות CFRP במקום עיבוי בטון או פלדה
הבחירה תלויה במגבלות פיזיות, תקציב וטווח זמן עבודה:
בחרו עיבוי בחומר (בטון/פלדה) כשהאי-ודאות בנוגע למצב הליבה גדולה מאוד, כשנדרשת הגדלה של חתך בתוך תוכנית ביצוע סטנדרטית, או כשחובה עמידות בפני חום גבוה שלא ניתן לספק עם שרפים.
שלבי קבלת החלטה לפני עבודת חיזוק
תהליך החלטה ברור חוסך כסף ותקלות:
1. זיהוי הבעיה: בדקו את סוג הליקוי — תפוררות שטחית, סדקים רוחביים לאורך כיוון העומס, או כשלי עומסים.
2. בדיקות מהנדס: דרשו חוות דעת מהנדס קונסטרוקציה שתכלול חישוב חוסר יכולת נשיאה נוכחי ותכנון החיזוק המתבקש.
3. בחירת שיטה: אם המטרה היא לשמור על מימדים חיצוניים ולהעלות קיבולת בכפיפה או גזירה — שקלו CFRP; אם נדרשת הגדלה של חתך משמעותית, שקלו פתרונות אחרים.
4. מפרט ביצוע: המהנדס חייב לציין סוג יריעה (חד-כיוונית/רב-כיוונית), כמות שכבות, סוג ואיכות אפוקסי, ועיגונים נדרשים.
- יריעות CFRP חד-כיווניות או למינציות (לדוגמה מוצרי CarboDur במערכות מסחריות).
- דבק אפוקסי ייעודי להדבקה מבנית (למשל שרפים בסוגים שמתאימים להדבקה חיצונית).
- פריימר ואמצעים לניקוי והסרת שכבות חלשות (קיטור, מטחנות, פטישים עדינים).
- מד ב-pull-off לבדיקות הדבקה, מד לחות, מד טמפרטורה.
- רולים או כלים להגשת היסוד והוצאת בועות אוויר.
- ציוד לבדיקות לאחר התקנה: בדיקות דביקה, בדיקות כיוון וסריקה ויזואלית.
חומרה, חומרים וכלים נדרשים
- הסרת שכבות חלשות, צבעים, ושאריות מלט רופף עד לחשיפה של בטון יציב.
- יישור ופילוס נקודות גסות כדי להבטיח קשר אחיד ליריעה.
- בדיקת לחות בטון — הדבקה מעל סף לחות עלולה לגרום לכשל הדבקה מוקדם.
- מריחת פריימר ייעודי לפני אפוקסי ההגנה כדי לשפר ספיגה וקשר.
איך מבצעים הכנת תשתית נכון (הקריטי להצלחת החיזוק)
הצלחת חיזוק CFRP תלויה בהכנה מושלמת של פני הבטון. ההכנה כוללת:
כל שלב דורש מדידה ותיעוד; כשמורים על מקום עם דיירים, תוכנית עבודה ברורה ומסגרת זמנים תורמת להפחתת הפרעות.
תהליך ההדבקה — צעדים רציפים
1. נקו ויישרו את המשטח, ודאו את ייבושו.
2. מרחו פריימר אם המוצר דורש.
3. ערבבו את האפוקסי לפי הוראות היצרן והניחו אותו על המשטח.
4. הניחו את יריעת CFRP על השכבה הרטובה וגלגלו בחזרה כדי להוציא אוויר.
5. השאירו לריפוי על פי דרישות טמפרטורה ולחות המוצר, ובצעו בדיקות דביקה בסיום.
הקפידו על תיעוד כל שלב ותמונות; בזירות מאוכלסות כדאי לעבוד בזמנים בהם ישנה נגישות מוגבלת לדיירים ולהפחית סיכוני ריחות.
- חישוב כוחות לפני ואחרי החיזוק ותיאור שיטת החיזוק המומלצת.
- סוג ודרגת יריעת CFRP, כמות שכבות וכיוון סיבים.
- סוג אפוקסי, פרמטרי חיבור ועיגון ספציפיים.
- בדיקות קבלה: בדיקות pull-off, תצפיות כניסה, והיקף הבדיקות לאחר ריפוי.
- לוח זמנים לביצוע ופיקוח איכות באתר.
מה המהנדס חייב לאשר במסמך החיזוק
ההסכמה לא יכולה להיות כללית; על המהנדס לכלול בפרטי התכנית:
לא תקבלו את ההתקנה ללא חתימת מהנדס על מפרט ביצוע ובדיקות.
- כשל הדבקה מוקדם (debonding), כולל intermediate crack debonding, שגורם לאובדן החיזוק למרות הימצאות היריעה.
- דבקים שאינם מותאמים לתנאי טמפרטורה ולחות — ירידה בביצוע עם הזמן.
- יישום שלא הסיר שכבות חלשות, מה שמוביל לכישלון אינסטנטי של קשר האפוקסי.
- חוסר עיגון או אי-התחשבות בסדקים עמוקים שגורמים להעברות עומס לא נכונות.
סיכונים עיקריים במקרה יישום לא נכון
המשמעות היא שעלויות תיקון חוזר והסרת יריעות עלולות לעלות הרבה מעבר לעלות ההתקנה הראשונית.
עלות משוערת והשפעה על תקציב בישראל
עלויות משתנות לפי מורכבות העבודה, גודל השטח וסוג החומרים; יריעות CFRP והאפוקסי בדרך כלל יקרות יותר לחומר ליחידת שטח מאשר דבקי בטון רגילים, אך עלות העבודה הכוללת עלולה להיות תחרותית אם מפחיתים זמני סגירה, עבודות פיתוח וכיסויים. ציינו בתכנית העלות הכוללת בשקלים כולל בדיקות קבלה ופיקוח מהנדס; בקירוב ראשוני, פרויקט קטן בדירת דוגמה יכלול עלויות חומר-עבודה ובדיקות שעשויות להשתנות משמעותית לפי היקף.
- בדיקות pull-off בכמה נקודות כדי לוודא עמידות דביקה.
- בדיקה ויזואלית לסדקים חדשים או סימני debonding.
- תיעוד תמונות וזמנים לריפוי לפי דפי המוצר.
בקרת איכות ובדיקות לאחר התקנה
לאחר התקנה יש לבצע:
בקבלתם את העבודה דרשו דו"ח ביצוע חתום על ידי הקבלן והמהנדס שיכלול את תוצאות הבדיקות.
הקשר רגולטורי ותקני עיצוב
עקרונות התכנון והביצוע של FRP מודבק חיצונית מתוארים במסמכי הנחיה מקצועיים בינלאומיים ובעקרון מהווים חלופה לשיטות המוכרות של חיזוק. מסמכים הנדסיים מוכרים נותנים קווים מנחים לתכנון, ביצוע ובקרת איכות ויש להטמיעם בתכנית הפרויקט ולפעול לפי דרישות המהנדס.
שאלות נפוצות
### האם יריעות CFRP יכולות להחליף תמיד בטון בעובי גדול?
לא תמיד. יריעות CFRP יעילות במיוחד כשמטרתכם היא להעלות את יכולת הכפיפה או הקשיחות בלי לשנות את המימדים החיצוניים; אם נדרשת הגדלה של חתך לשינוי פונקציונלי עמוק או עמידות בחום גבוהה, יש לשקול פתרונות אחרים.
האם אפשר לבצע את העבודה בדירה מאוכלסת?
מי צריך לפקח על ההתקנה?
אילו בדיקות נעשות כדי לוודא שהחיזוק יעיל?
מה הסיכונים העיקריים אם מיישמים אפוקסי לא נכון?
סוף הטקסט עם הנקודה החשובה: חיזוק דק ביריעות סיבי פחמן הוא כלי עוצמתי בשיקום מבנים ובשדרוג יכולת נשיאה כאשר מבצעים אותו בהתאם לתכנון מהנדס ולפיקוח איכות מדוקדק; כשאין מקום להוסיף עובי, זו אחת מהאפשרויות המעשיות ביותר לשמירה על מבנה וביצועים לאורך שנים.
